Zum Hauptdokument : Allgemeine Verwaltungsvorschrift zur Kennzeichnung von Luftfahrthindernissen

Anhang 5

Zeichnerische Darstellung

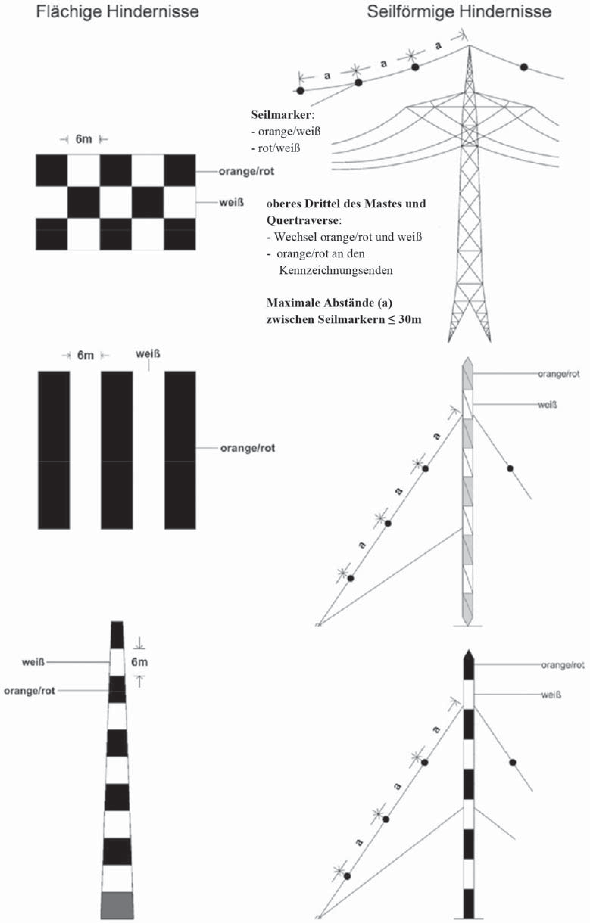

Abbildung 1

Tageskennzeichnung

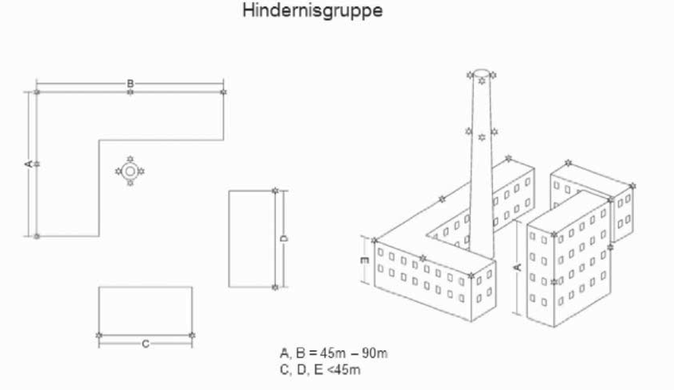

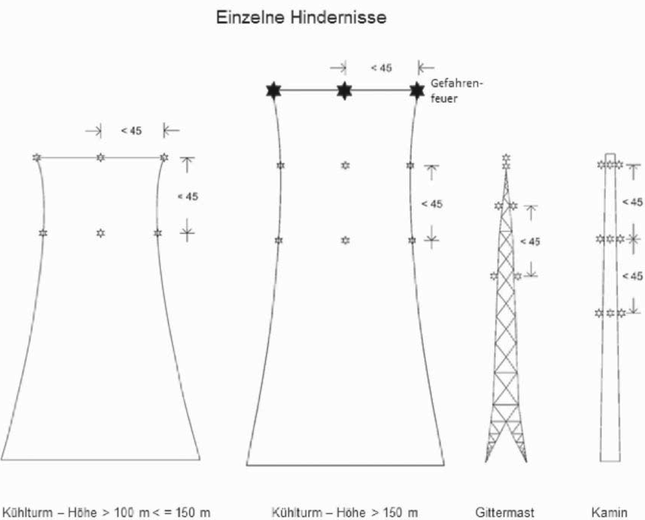

Abbildung 2

Nachtkennzeichnung

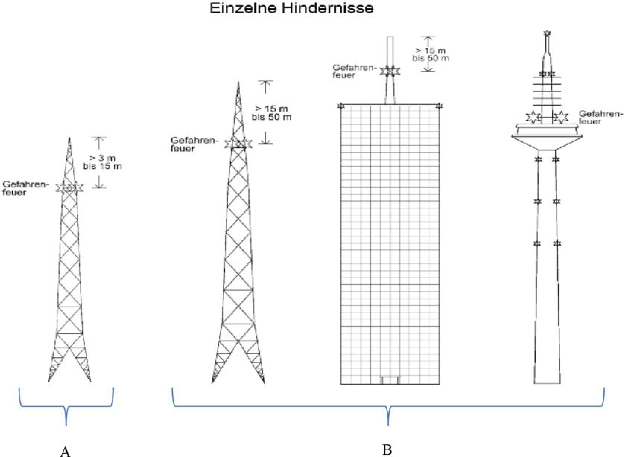

A: Oberhalb von Hindernisbegrenzungsflächen

B: Unterhalb von Hindernisbegrenzungsflächen
